116号 WINTER 目次を見る
目 次
- ≫ はじめに
- ≫ 術式の概要
- ≫ 臨床応用にあたっての注意点
- ≫ 臨床例
- ≫ おわりに
はじめに
読者諸氏は、一度ならず、図1に示すような症例に出会ったことがあると思われる。
比較的良好な根管充塡がなされ、側枝までシーラーが進入した所見があるにもかかわらず、軽度の根尖病巣が慢性的に残存している。
この原因には、患歯固有の根管形態や技術的な側面など、多くの要素が考えられるが、従来のシーラーに歯質接着性がなかったことも一因であろう。
口腔内の苛酷な環境に耐え、根管充塡当初の封鎖性を保ち続けるには、根管象牙質に対して、安定した接着性を持つ根充材が待ち望まれてきた。
このような要求をかなえる材料として、このたびサンメディカル社より『スーパーボンド根充シーラー』が発売された(図2、3)。
製品の概要については本号のトレンズ(38ページ)を参照されたいが、筆者は、試作品の段階から開発にかかわってきた経験を基にして、臨床応用の術式や注意事項について述べてみたい。
-
図1 一見良好な根充に見えるが、軽度の根尖病巣ができている。接着性のないシーラーの限界かもしれない。
-
図2 今回新規に発売されたのは、この2点だけである。あとは従来のスーパーボンドと共通の製品を使用すればよい。
-
図3 根管壁の象牙質に、スーパーボンドC&Bと同様の含浸層を作ることができる。“密着”ではなく、真の“接着”が得られるということである。
-
図4 このような根管形成を行った上顎第一小臼歯を例にとって、臨床術式を解説する。最近の歯内療法のパラダイムに従い、テーパーは大きめに形成してある。
1. 貼薬の除去と歯面処理
-
1.貼薬に使用した水酸化カルシウムは意外に除去しにくい。水洗の後、NaClOと機械的振動を併用する。
-
2.根管内にNaClOを満たしておいて、マスターファイルで軽くファイリングを行うのも有効である。
-
3.H2O2で発泡させる。しかし、この状態では根管壁は酸化性雰囲気に傾いているので、還元処理が必要である1)。
-
4.『アクセル』は優れた還元剤である。5~10秒の処理で、根管壁を還元性雰囲気に戻すことができる。
-
5.表面処理材“グリーン”で5~10秒処理後、よく水洗する。これで根管壁の処理は完了である。
-
6.吸引、綿栓ブローチ等で水分を除去した後、ペーパーポイントを挿入してSBシーラーの適用にそなえる。
2. SBシーラーによる根管充塡
-
7.SBシーラーのセットアップ。筆者はミキシングステーションを常用している。硬化時間の延長というよりも、モノマー液の揮散を遅らせるのが主目的である。
①粘度調整用モノマー液
②粉材混和用モノマー液
③スプレッダーに塗布するDライナー液
④混和物移送用シリンジ
シリンジで移送するため、ダッペンディッシュは従来のものを使用している。
-
8.キャタリストを滴下して活性化したモノマー液に、粉材を加えてよく混和する。左のモノマー液で、適宜粘度調整も可能である。
-
9.根管口までは付属の筆で移送してもよいが、部位によって難しいこともあるので、筆者はこのようなシリンジを使用してい
-
10.ネオ・ルートキャナルシリンジは、図の矢印の部位で切断すると、ミニピペットをきつめに連結することができる。
-
11.シリンジの壁に付着した混和物は、空気圧で押し出すことができないため、少し多目に吸い上げておく。
-
12.根管口付近にSBシーラー混和物を押し出す。この操作では、まだ根管内を満たすことはできない。
-
13.次にレンツロを使用して、混和物を根管内に送入する。根管口まで移送されていれば、レンツロは十分に機能する。
-
14.根管が満たされていくと、気泡が浮き上がってくる。これがうまく送入されたという目安になる(この写真は別途撮影)。
-
15.上からテーパー.02、.04、.06のメインポイント。SBシーラーには.04のものが使いやすい。
-
16.メインポイントの挿入。この段階では、スプレッダーに混和物が粘着するので、側方圧接をすることはできない。
-
17.スプレッダーを使用しないで、アクセサリーポイントを挿入できるところまで押し込む。これを繰り返す。
-

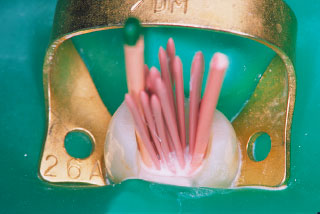

18.アクセサリーポイントで充満された状態。この種の扁平根でなければ、これほど挿入されることはない。
-
19.ヒートカッターでポイントを切断する。このときの熱で根管上部のシーラーが適度に重合すると考えられる。
-

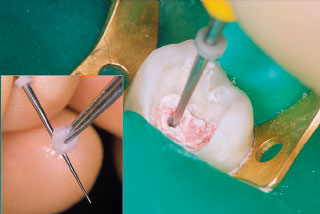

20.この段階で、はじめてスプレッダーが使用できるようになる。粘着防止のために、Dライナーの液を塗っておくとよい。
-
21.この頃になると、ダッペンディッシュの混和物も少し粘度が上昇している。うまくアクセサリーポイントで採取できる。
-
22.気泡を巻きこまないように、ポンピングしながら挿入する。1根管あたり側方圧接2回を目標としている。
-

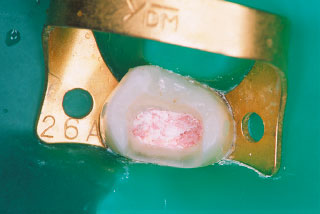

23.共通根管だが、計4回の側方圧接を行った。これでSBシーラーによる根管充塡は完了である。
術式の概要
スーパーボンド根充シーラー(以下SBシーラーと略す)は、スーパーボンドC&Bの延長上に位置する製品である。
今回新規に追加されたのは、シーラー粉材と歯面処理材『アクセル』だけである。あとは従来のスーパーボンドと共通の製品を使用する。
以下、図4に示すような上顎第一小臼歯を例にとって、筆者が日常的に行っている臨床術式を解説する。
図5a~cに、術式の解説に使用した上顎第一小臼歯の根充後の状態を示す。
X線写真では、ほぼ理想的に根充されている。切断標本を作ってみても、欠膠部はないことが確認された。スーパーボンド系の材料は、比較的硬化時の収縮が大きいものだが、十分に補償されていると思われる。
また、本来はあってはならないことだが、万一再根管治療が必要になった時でも、これだけガッタパーチャポイントの占有部が大きければ、通常の溶解材で簡単に除去できることが理解されるであろう。
-
図5a 根管充塡が終了したところ。シーラーに接着性があるので、コロナル・リーケージも起こりにくいと考えられる。そのため、仮封材にはあまり気をつかわなくてもよい。
-
図5b X線写真では、まず問題はないように見える。SBシーラーの造影性は、従来の多くのシーラーと同程度と思われる。臨床例でも、両者の造影性の違いは感じられない。
-
図5c 切断標本を作ってみた。根管内の様相は、通常のラテラル・コンデンセーションを行ったものと大差なく、ポイントの隙間をSBシーラーが緊密に埋めている。
臨床応用にあたっての注意点
SBシーラーはレジン系の根充シーラーであり、しかも液材にMMAを使用しているため、独特の操作感がある。従来のシーラーの操作法を踏襲するのではなく、材料の特性をよく理解して、適切な術式を組み立てていく必要があると思われる。
その概要については、前項で解説したが、まとめてみれば次のようになる。
1)『アクセル』は、必ず使用すること
酸化性雰囲気による重合阻害は、SBシーラーに限ったことではなく、すべてのラジカル重合機構をもつレジンに共通の現象である。これを回避するためには、次亜塩素酸ナトリウムを使わないという対策も考えられるが、根管清掃には欠かせない薬剤であることも確かである。
水酸化カルシウムを1週間以上貼薬しておいた後、NaClOとH2O2で交互洗浄を行ったとき、根管壁は最も効果的に清掃されるという報告がある2)。
この効果をふまえた上で、SBシーラーの接着性を十分に発揮させるためには、『アクセル』による5~10秒間の処理が不可欠ということになる。
10%アスコルビン酸水溶液でもよいが、処理時間は少し長目になる。
2) モノマー液の揮散防止対策をとること
SBシーラーは、乾燥させなければ約35分の操作余裕時間がある。
硬化が速いように見えるところは、モノマー液が揮散(蒸発)して、半乾燥状態になったところである。
実際には操作時間は十分と考えられるので、できるだけモノマー液が揮散しにくいような対策を講じることで、操作性は向上する。
ミキシングステーションは、本来は硬化の速いスーパーボンドC&Bのために開発されたものだが、低温ではモノマー液の揮散も抑制されるため、SBシーラーの操作性の向上にも役立つことが確認された。
また、ダッペンディッシュの左側の凹みに用意した活性化液(2. SBシーラーによる根管充塡の7)を使って、乾燥してきたところに適宜モノマー液を追加してやることも有効である。
いずれも、混和物の特性に合わせた術式が必要ということである。前項で述べた通りだが、使用している器具を紹介しておきたい。
①混和物移送用シリンジ
- ・ルートキャナルシリンジ(ネオ製薬工業社製)
-
・ピペンミニピペット(DVT社製;入手方法はサンメディカル社に問い合わせされたい)
両者の径が合うところで切断して組み合わせる(43ページ9、10)。
これにより、ミニピペットの側をディスポーザブルとして使うことができる。
・フレアーフィンガースプレッダー#20(マニー社製)
テーパーが大きいので、アクセサリーポイントが確実に挿入できる。
臨床例
図6~9に臨床例を示す。
図6、7は感染根管治療、図8、9は抜髄の症例である。感染根管の根尖病巣は消失し、抜髄根管にも問題点は見当たらない。
また、図9の症例の近心根はかなり彎曲しているが、良好に根充されているのがわかる。
シーラーに接着性が付与されたことの真価は、少なくとも5年以上経過しないと評価できないと思われるが、短期経過においては、従来のシーラーと比較しても、全く遜色がないことが確認された。
レジン系であることによる生体刺激も、心配することはなさそうである。重合開始剤がTBBであることも、有利にはたらいているのだろう。
-
図6a 34歳、女性、 ;術前。歯槽膿瘍を併発していたので、切開と共に通常の感染根管治療を行い、約5週間後にSBシーラーを使って根充した。
-
図6b 根充後2年5カ月;根尖部の拡大図。病巣は消失し、再発の徴候は全くみとめられない。骨梁構造もほぼ完全に回復してきた。
-
図7a 57歳、女性、 ;術前。セメント質肥大があり、特に近心根は根尖まで穿通するのは難しそうである。可能なところまで根管拡大して、SBシーラーによる根充を行った。
-
図7b 根充後9カ月;根尖部の拡大図。病巣は徐々に縮小に向かっている。アクセス可能な部分だけでも、完全な接着封鎖ができたことが、よい結果をもたらしたのだろう。
-
図8 64歳、男性、 ;歯冠破折のため抜髄、約2年後のX線写真。咬合力の大きい患者で、負担過重による垂直性吸収がみとめられるが、根尖の状態は正常である。
-
図9 72歳、男性、 ;移植のための抜髄。近心根はかなり彎曲しているが、うまく根尖まで根充することができた。この歯は、現在 の位置に移植されている。
おわりに
根管充塡には、シーラーを使用するもの、使用しないものを含めて、多くの術式が紹介されているが、どの根充材にも接着性がないことが難点であった。いかに優れたテクニックで根充を行っても、年月の経過と共に漏洩が起こってくるというリスクは否定できない。
今回発売されたSBシーラーは、そのような隘路を打開するものとして、大いに期待される新材料である。筆者の使用経験でも、これまでの臨床術式に若干の改変を加えれば、特別な器械を用いることもなく、きわめて良好な結果が得られるということが確認された。あとは長期経過を注意深く観察していく必要がある。接着性の真価は、そのときに発揮されるはずだからである。
また、臨床術式の改良にも取り組んでいきたいと考えている。現在のところ、もう少し所要時間の短縮を図れるのではないかという感触を得ている。
- 1) 片岡博樹ほか:4-META/MMA-TBBレジンの象牙質接着に及ぼす次亜塩素酸ナトリウムの影響. 日歯保誌, 42(1):241~247, 1999.
- 2) 荒木孝二:根管貼薬に水酸化カルシウムを使う理由. 歯界展望別冊/Newエンドドンティックス, 医歯薬出版, 東京, 1999, 102~110.
他の記事を探す
モリタ友の会
セミナー情報
会員登録した方のみ、
限定コンテンツ・サービスが無料で利用可能
オンラインカタログでの製品の価格チェックやすべての記事の閲覧、臨床や経営に役立つメールマガジンを受け取ることができます。
商品のモニター参加や、新製品・優良品のご提供、セミナー優待割引のある、もっとお得な有料会員サービスもあります。
