カタナチタンを使用したカスタムアバットメントサービスについて

株式会社KPC（カタナプロダクションセンター）／株式会社カロス代表取締役　増田長次郎

■目　次

≫ はじめに
≫ アバットメントデザイン例
≫ まとめ

■はじめに

昨今、歯科業界にCAD/CAMやCTなど広い分野でデジタル化が組み込まれてきた。
単独のデータからの画像処理のみに関わらず、例えば、CT−CAD/CAM、CT−CAD/CAM−インプラント、CAD/CAM−歯科矯正など、それらはすべて数値化されたデータであるが故に様々な組合せ応用が可能になる。
近年のデジタルデンティストリーは、特に歯科技工業界にとって過去に類を見ない変革期であることは皆が肌で感じ取っていることであろう。それは、日本のみならず世界的な潮流であることは間違いない。
さて、カタナプロダクションセンターでも純チタンを使用したカスタムアバットメントの加工を開始した（ラインナップは図1の通り）。
2007年より開始したジルコニアのフレームおよびクラウンの加工からミリングセンターとしての事業拡大を展開していく。
今回は様々な手法を用いて、いかに製作していくかを紹介する。
ワークフローに関しては図2に図式したスキャナーを所有する施設からのデータ送信、プロダクションセンターに模型を送付する場合、歯いくつかのパターンがある。

・骨の最低限の容積や前後左右の幅径と歯肉の関係
・歯肉のバイオタイプ
・インプラント−インプラント間、orインプラント−天然歯間

など、インプラントの持つ特異性については、先人の先生方の研究を最大限厳守しなければならない。

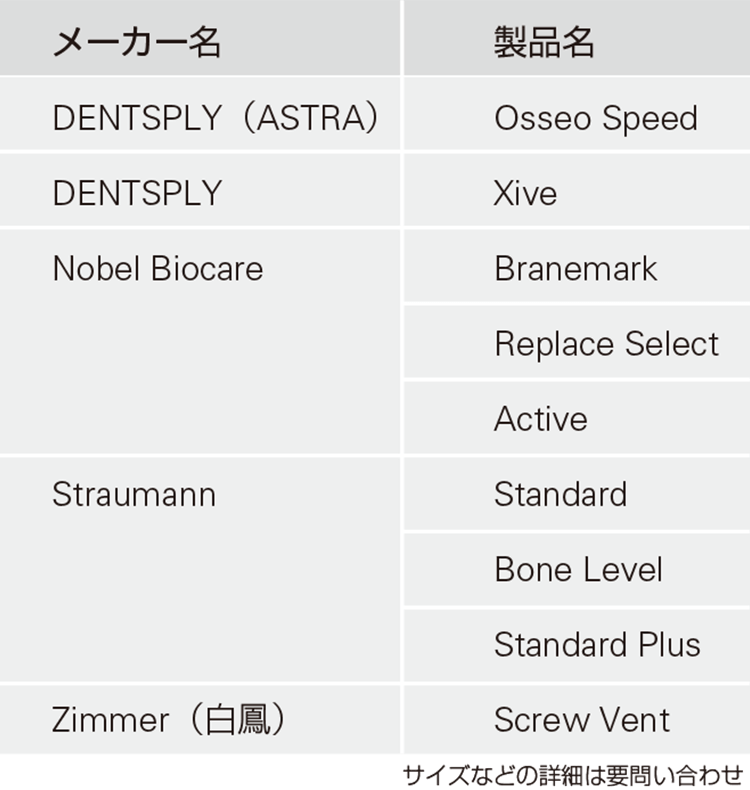

図1　カスタムアバットメントのラインナップ

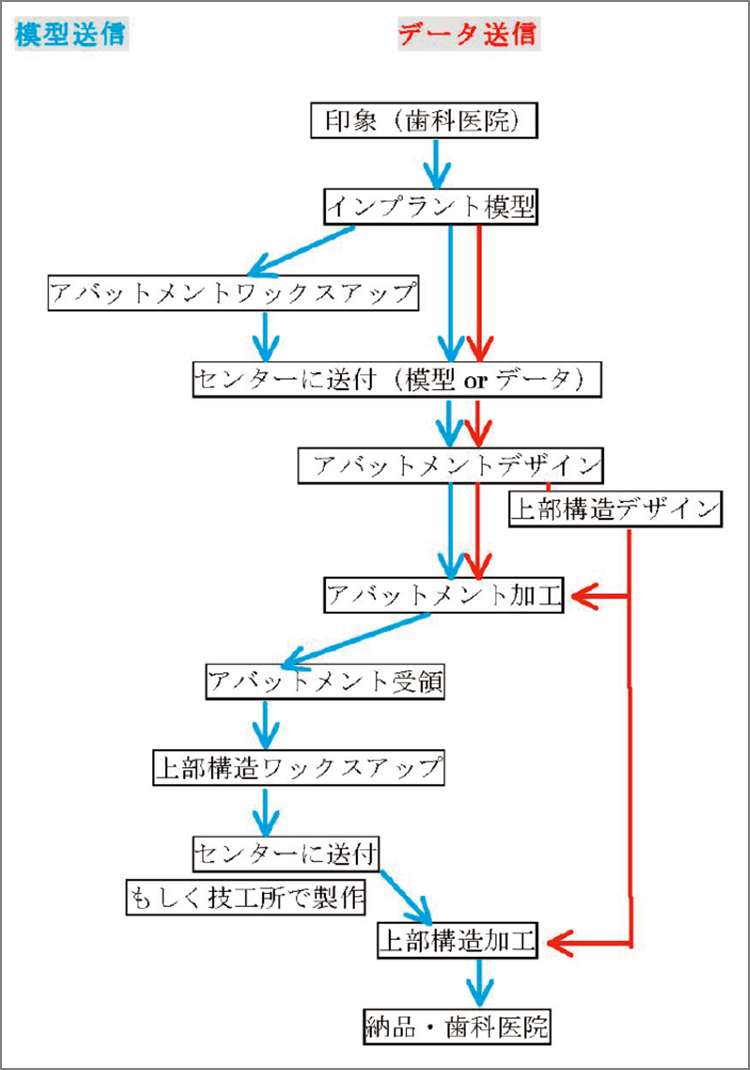

図2　各方式のワークフロー

■アバットメントデザイン例

このケースの特徴は、クラウン（上部構造）が装着されるであろう位置よりも若干遠心舌側にインプラント体が埋入されているということだ。
5番が近心傾斜（歯根が遠心傾斜）されており、近心寄りに上部構造を位置させなければならない。これは比較的緻密骨が多いとされる下顎骨に対して血管が走行する海綿骨の容量を確保するためと近遠心の骨量を確保するため（最低でも1.5ｍｍ）と考えられる。
臨床上よく見られることだが、結果として遠心の歯肉の量が近心よりも少ない。歯肉の生物学的幅径（Biologic Width）は垂直方向と水平方向の比率によることが大きいとされる。
ここでは、唇頰側・隣接（隣在歯が存在する）・それらを結ぶ隅角の部分の３つのゾーンの捉え方が必要になってくる（図3）。
唇頰側に関しては、図4が示す通り、榎本紘昭先生らの研究によるとインプラントの場合、垂直的幅径：水平的幅径＝1：1.5、天然歯の場合はその逆で1.5：1の生物学的幅径があるとされる（図5）。
また、プラットフォームスウィッチング（図6：Platform Switching）の概念によるように、できるだけ水平的幅径を確保しようとする。それは、インプラントの太さよりも上部構造の立ち上がりの太さを細くすることにより、歯肉の容積が増えインプラント上部まで骨を誘導することが可能になる。
その結果、インプラント周囲の骨が生理的に下がらないようになる。骨と歯肉の関係を相関的に維持安定させる重要な考え方だ。
隣接部においては、骨量（骨幅）と血流の関係について前述した通り良好な環境が整備されているのであれば、今度は歯肉の生物学的幅径に加えて、サブジンジバルカントゥアーをコントロールすることによって歯肉の隣接部を調整できる。
サブジンジバルカントゥアーをConvex（膨らませる）ことは隣在歯という壁が存在することによって歯肉はその容積を維持しつつ歯冠部を埋めようとする。いわゆるクリーピングアタッチメントである。
本症例では最終上部構造のスープラ（歯肉縁上）の形態を考慮したうえで歯肉の若干の形態修正をする。
インプラント体からの立ち上がりはストレートにし、1ｍｍ程度からは最終的な上部構造の歯肉縁に向かって形態付けをする。
マージンの設定は歯肉縁下頰側1.5ｍｍ、隣接1ｍｍ、舌側0.5ｍｍ（図10）としそれぞれに適したサブジンジバルカントゥアーを付与する。
そして、上部構造の対合関係を画面上でチェックしてから、同じデータでプロビジョナルと最終補綴物を設計する（図11）。
骨と歯肉、歯肉と上部構造の緊密な因果関係を考えたうえでアバットメントの設計にあたりたい。よって当プロダクションセンターでは注文書に図12に示すような選択肢を設定した『フルデザイン』発注を準備した。
ショルダーとエマージェンシープロファイルの形態分類。『フルデザイン』ではこの形態分類を選択肢とし、その他の数点の必要事項記載でセンターに発注を行うことができる。

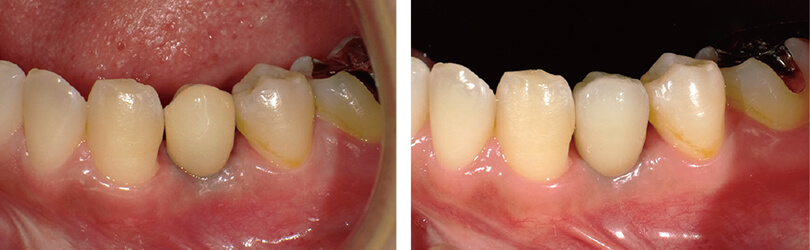

図13～17は、チタンアバットメントとカタナジルコニアMLクラウンを用いた臨床例である。

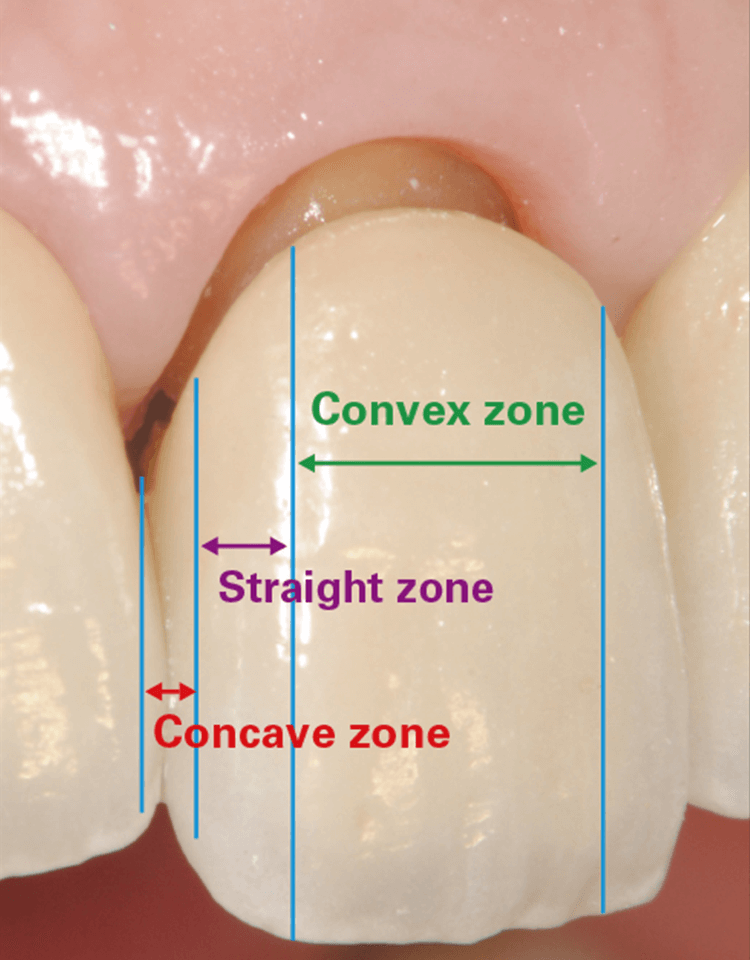

図3　subgingival contourの与え方（藤原康則先生）

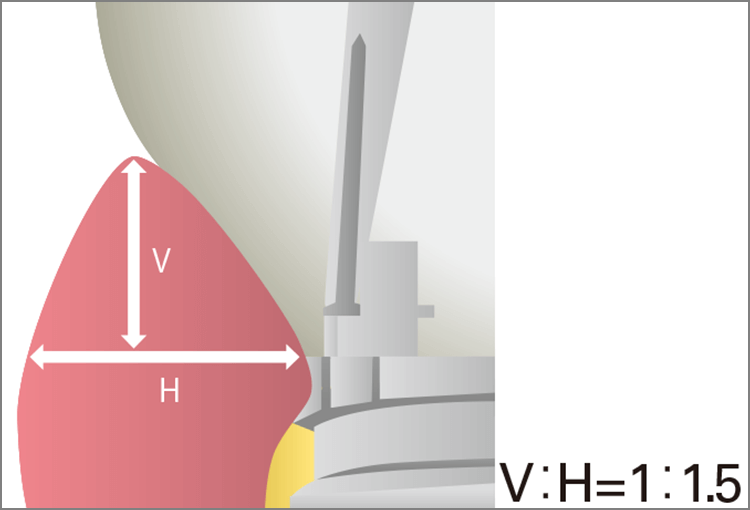

図4　榎本紘昭『究極のインプラント審美』（クインテッセンス出版）より改変

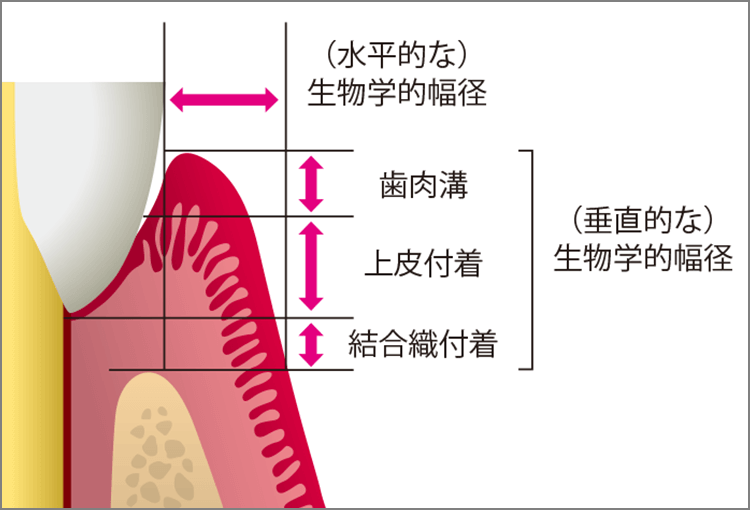

図5　垂直的・水平的生物学的幅径

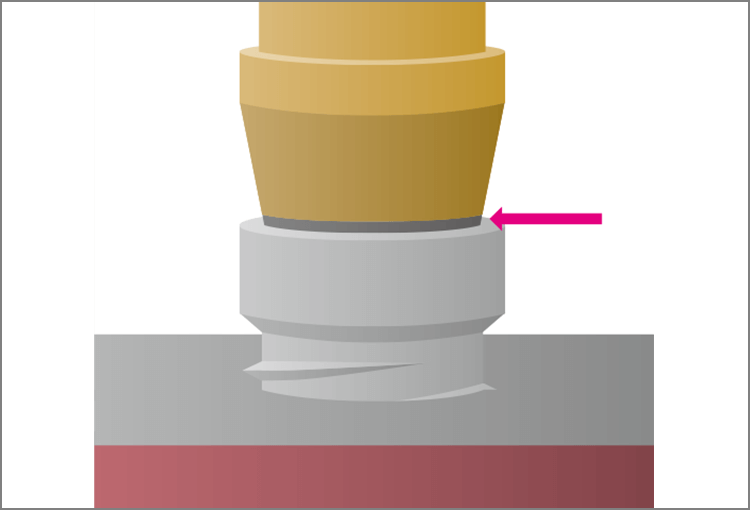

図6　Platform Switching

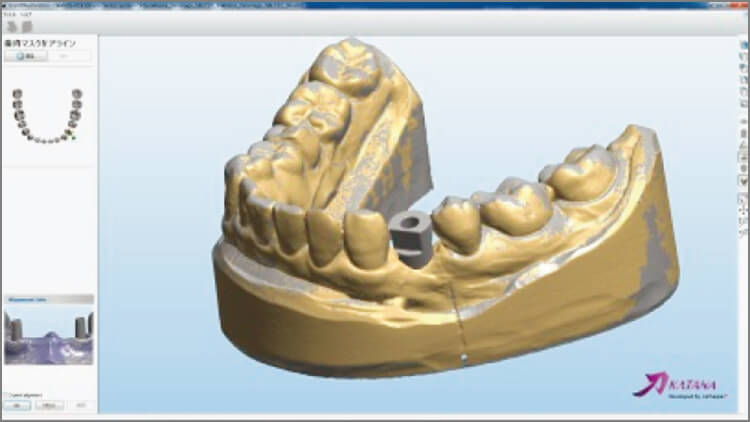

図7　スキャンボディーを装着しスキャン

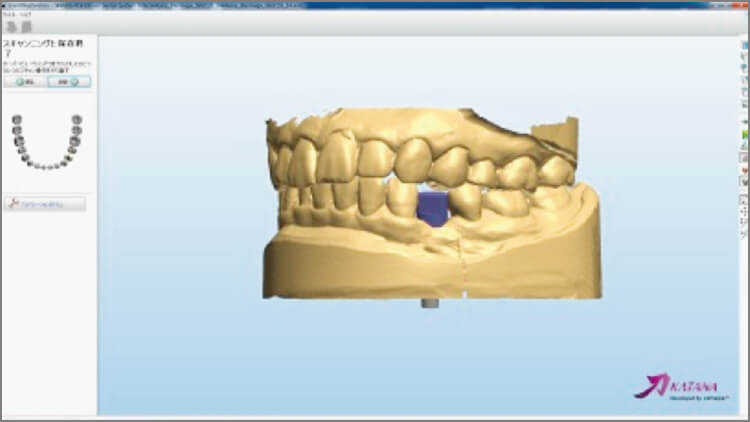

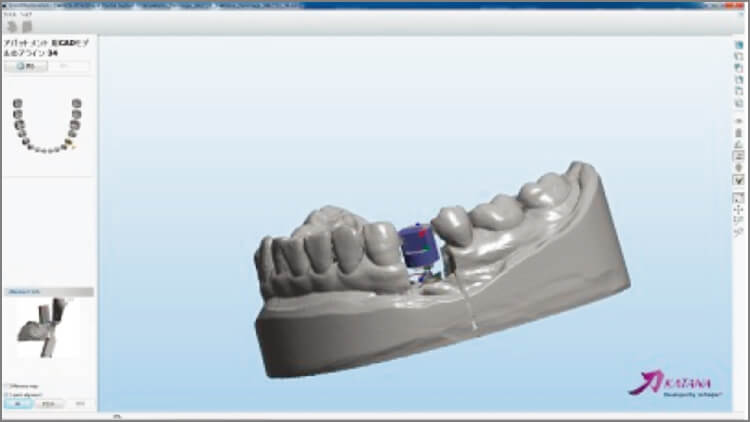

図8　インプラント体を出現させてスキャン
図9　インプラント体を出現させて表示

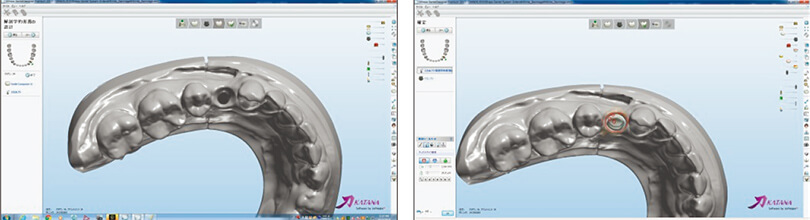

図10　歯肉部をスキャンして、その辺縁を表示しマージン設定の目安とする

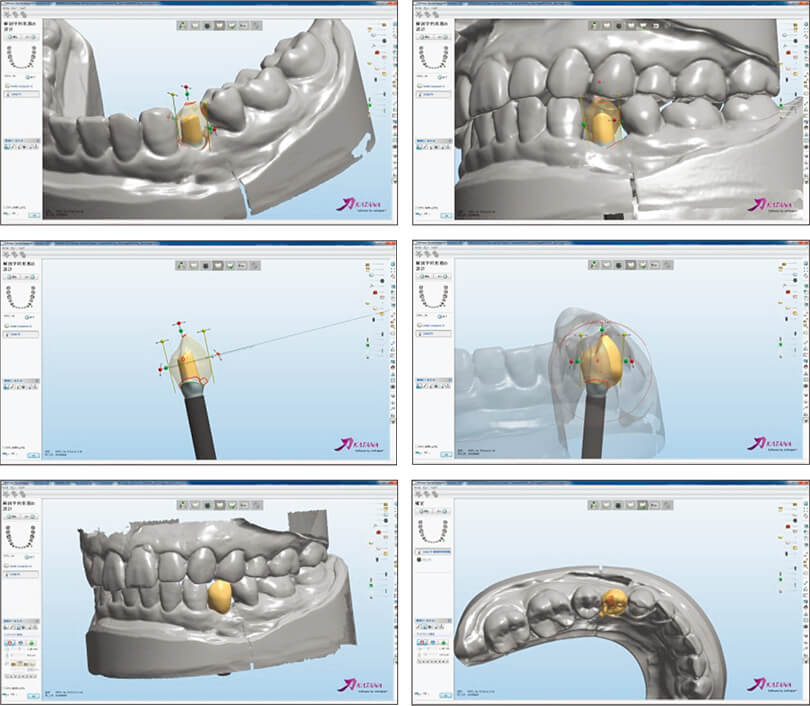

図11　上部構造の形態や対合関係を設計し、対合関係も調整しておく

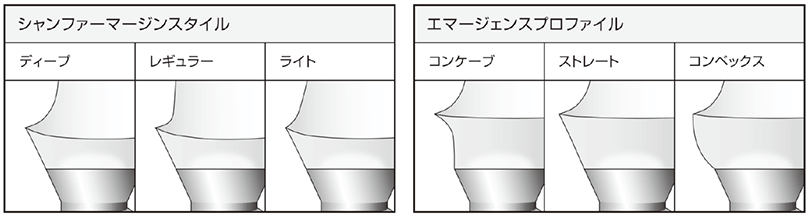

図12　弊社規定によるマージンとサブジンジバル形状

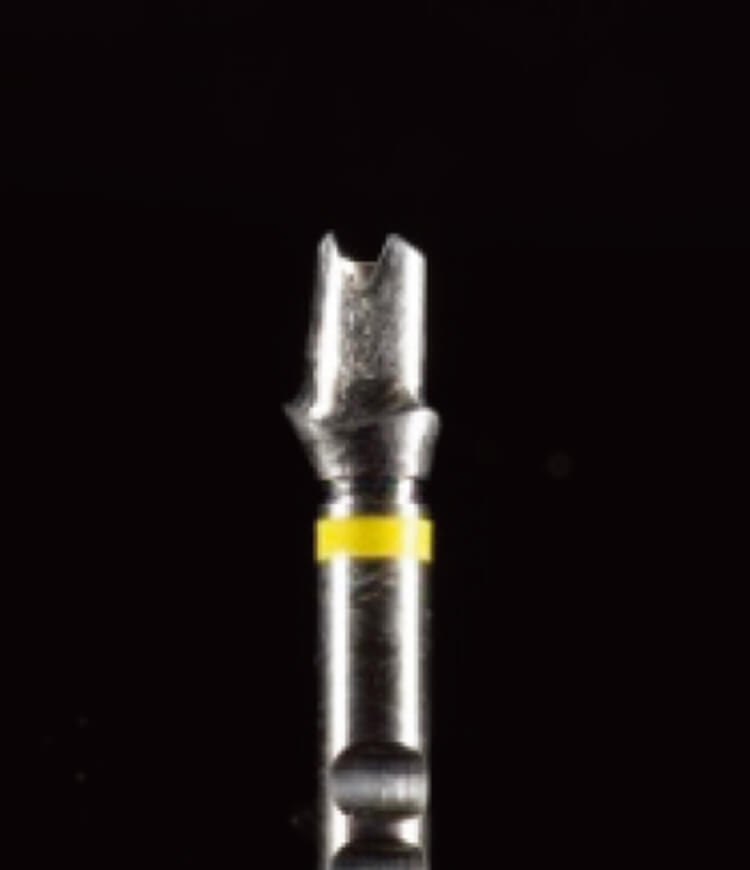

図13　今回製作したチタンアバットメント

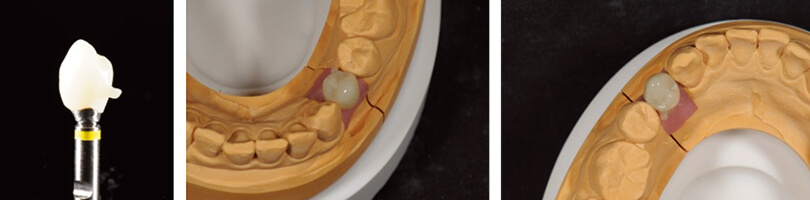

図14　アバットメント製作時に設計した同じデータで製作したプロビジョナルレストレーション

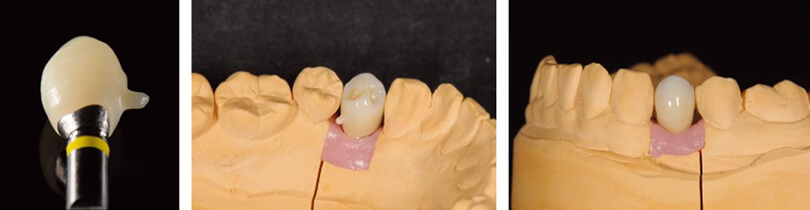

図15　図14同様に製作したカタナジルコニアＭＬクラウン

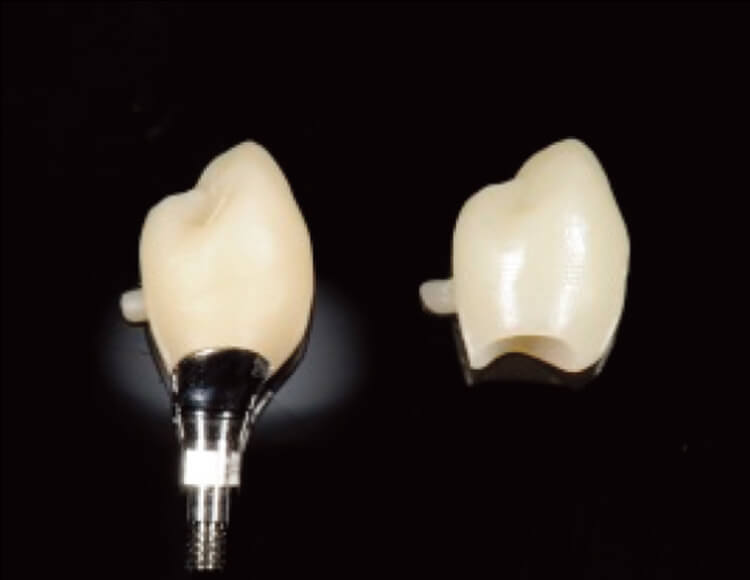

図16　1つのデータで同時製作したアバットメントとプロビジョナル、カタナジルコニアＭＬクラウン
図17　全て同じデータで製作した、左よりプロビジョナル、ＭＬ

■まとめ

カタナプロダクションセンターは2007年よりジルコニアの切削加工で事業を開始したが、今回新にチタンアバットメントの切削加工を開始し、当センターにおいてもこれまで培ってきたインプラントの知識や情報を最大限発揮しアバットメントの製作に臨み、より良い歯科治療の提供の一翼を担いたいと考えていえる。
今回、症例掲載にご協力をいただいた国賀就一郎先生（明石市開業、国賀歯科院長）に感謝の意を表したい。
