SPIガイディッドサージェリー

SPI Guided Surgery
電動式歯科用インプラント手術器具

デジタル機器による診断・シミュレーションから作製された
サージカルガイドに使用するドリリング・埋入用インスツルメント

SPI ガイディッドサージェリー

SPI ガイディッドサージェリー

SPIガイディッドサージェリーのドリルシステムは、SPIインプラントシステム専用に開発されたガイドサージェリー用のインスツルメントです。
専用のトレーには使用ステップ順にドリルが配置されており、システマティックにドリリングからインプラント埋入までサポートします。

ドリルシステムの特長

ドリルシステムの特長
ダブルガイダンス

すべてのSPIガイディッドサージェリー用ドリルはガイドスリーブに誘導されるガイダンス部とドリル先端のベクトガイド形状による2ヵ所の維持機構を有しており、骨形成時のドリル軸ブレを防ぎます。

※ダブルガイダンスを確保するため、各ドリルステップの指示通りに使用してください。

形成深度をコントロール

各ドリルには形成深度に応じたデプスストップ部が付与されており、より確実な深度コントロールが可能です。
また、各ドリルにはレーザーマーキングによる深度(目盛)が付与されており、目視での深度確認も可能となっています。

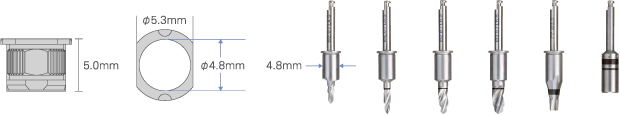

すべてのドリルで共通のガイドスリーブ

サージカルガイドに装着するガイドスリーブはワンサイズ(内径:4.8mm 高さ:5mm)となっており、
すべてのインスツルメントはこのスリーブサイズに統一されています。スリーブ内径を補正するガイドキーやその他のアダプターを使用する必要はありません。

ドリルシステムのサイズと種類
  • SPIガイディッドサージェリー イニシャルドリルGS用
    SPIガイディッドサージェリー
    イニシャルドリルGS用

    すべてのドリルステップにおいて最初に使用するポジショニングドリルです。

    直径:
    2.0mm
    形成深度:
    4mm
  • SPIガイディッドサージェリー ベクトパイロットドリルGS用
    SPIガイディッドサージェリー
    ベクトパイロットドリルGS用
    直径:
    2.0mm
    長さ:
    6.5mm 8mm 9.5mm
    11mm 12.5mm
  • SPIガイディッドサージェリー ベクトツイストドリルGS用
    SPIガイディッドサージェリー
    ベクトツイストドリルGS用
    直径:
    2.8mm
    長さ:
    6.5mm 8mm 9.5mm
    11mm 12.5mm
  • SPIガイディッドサージェリー ベクトツイストドリルGS用
    SPIガイディッドサージェリー
    ベクトツイストドリルGS用
    直径:
    3.5mm
    長さ:
    6.5mm 8mm 9.5mm
    11mm 12.5mm

プロファイルドリル 【最終埋入窩形成用ドリル】

・エレメントMC及びコンタクトMC・RCタイプのインプラント体埋入のための最終形成ドリルです。

  • SPIガイディッドサージェリー エレメントMC プロファイル ドリルGS用
    SPIガイディッドサージェリー
    エレメントMC プロファイル
    ドリルGS用
    直径:
    3.5mm4.0mm4.5mm
  • SPIガイディッドサージェリー コンタクトMC プロファイル ドリルGS用
    SPIガイディッドサージェリー
    コンタクトMC プロファイル
    ドリルGS用
    直径:
    3.5mm4.0mm4.5mm
  • SPIガイディッドサージェリー コンタクトRC プロファイル ドリルGS用
    SPIガイディッドサージェリー
    コンタクトRC プロファイル
    ドリルGS用
    直径:
    3.5mm4.0mm4.5mm
  • インサートツール ガイディッドサージェリー用
    インサートツール
    ガイディッドサージェリー用

    インプラント体埋入用のツールです。

    インプラント体埋入時の注意点

    1. インプラント体は確実にインスツルメントに装着してください。
    2. インプラント体MC・RC・LCの埋入深度はレーザーマーキングを参照ください。
    3. インプラント体内部HEX位置の確認は、ガイドスリーブにある2ヵ所のくぼみとインサートツールにある6カ所のディンプルを合わせてください。
      (特に、アングルアバットメントを使用する場合)
  1. 1
  2. 2
  3. 3

イニセルインプラントの場合(APLIQUIQケース)上図1のステップを参照

埋入エイドにインサートツールを装着してインプラント体をピックアップします。
同封のヒーリングキャップ上にインプラント体を固定し、最終位置までインサートツールを押し込むことで、より確実に装着することができます。従来のインプラントパッケージの場合も同様に、ヒーリングキャップ上で最終位置までしっかりと装着してください。(適切に装着されていることを目視とクリック音で必ず確認してください。)

ガイドスリーブの確認

ガイドスリーブの確認正確なドリリングを行うため、作製されたサージカルガイドの適正な位置にガイドスリーブが装着されていることを確認してください。特にガイドスリーブがゆるみなく確実に装着されていることが重要です。

サージカルガイドの作製

サージカルガイドはSPIガイディッドサージェリーに対応するプランニングソフトに従って作製してください。

※SPIガイディッドサージェリー推奨プランニングソフト:現在対応するプランニングソフトにつきましてはトーメンメディカル社HPでご確認いただけます。

www.thommenmedical.com

直径
  L(長さ) 3.5mm 4.0mm 4.5mm
SPIガイディッドサージェリー イニシャルドリルGS用
28.6mm 206760400
SPIガイディッドサージェリー ベクトパイロットドリルGS用 2.0
31.5mm 20676040120/65
33.0mm 20676040120/8
34.5mm 20676040120/95
36.0mm 20676040120/11
37.5mm 20676040120/125
SPIガイディッドサージェリー ベクトツイストドリルGS用 2.8
31.5mm 20676040228/65
33.0mm 20676040228/8
34.5mm 20676040228/95
36.0mm 20676040228/11
37.5mm 20676040228/125
SPIガイディッドサージェリー ベクトツイストドリルGS用 3.5
31.5mm 20676040335/65
33.0mm 20676040335/8
34.5mm 20676040335/95
36.0mm 20676040335/11
37.5mm 20676040335/125
SPIガイディッドサージェリー エレメントMC プロファイルドリルGS用
30.5mm 20676041035
30.5mm   20676041040
30.5mm     20676041045
SPIガイディッドサージェリー コンタクトMC プロファイルドリルGS用
34.1mm 20676041135
33.4mm   20676041140
33.4mm     20676041145
SPIガイディッドサージェリー コンタクトRC プロファイルドリルGS用
32.6mm 20676041235
31.9mm   20676041240
31.9mm     20676041245

※SPIガイディッドサージェリー各ドリルの最大使用回数は20回となっております。

  • インサートツール
    ガイディッドサージェリー用
    インサートツール ガイディッドサージェリー用
    長さ:
    25.5mm
    206760413
  • SPIガイディッドサージェリー
    ガイドスリーブ(4入)
    SPIガイディッドサージェリー ガイドスリーブ(4入)
    206760420
  • SPIガイディッドサージェリー
    ガイドスリーブ シーティングインスツルメント
    SPIガイディッドサージェリー ガイドスリーブ シーティングインスツルメント
    206760421
  • 技工用ハンドル
    技工用ハンドル
    206760085
  • SPIガイディッドサージェリー 外科用カセットGS用
    SPIガイディッドサージェリー 外科用カセットGS用

    ※写真の内容物は含まれておりません。

    206760422
販売名:
SPI ガイディッドサージェリー
一般的名称:
電動式歯科用インプラント手術器具
医療機器認証番号:
302AGBZX00114000
医療機器の分類:
管理医療機器(クラスⅡ)
販売名:
SPI ガイディッドサージェリー ガイドスリーブ
一般的名称:
歯科用インプラント手術器具
医療機器届出番号:
27B1X00109000345
医療機器の分類:
一般医療機器(クラスⅠ)
販売名:
インサートツール ガイディッドサージェリー用
一般的名称:
歯科用インプラント手術器具
医療機器届出番号:
27B1X00109000216
医療機器の分類:
一般医療機器(クラスⅠ)
販売名:
SPI システムインプラント
一般的名称:
歯科用骨内インプラント材
医療機器承認番号:
22000BZX01433000
医療機器の分類:
高度管理医療機器(クラスⅢ)
販売名:
イニセルインプラント
一般的名称:
歯科用インプラントフィクスチャ
医療機器承認番号:
30200BZX00086000
医療機器の分類:
高度管理医療機器(クラスⅢ)

●9ケタの数字は商品コードです。
●ご使用に際しましては、製品に添付の説明書を必ずお読みください。
●仕様および外観は、製品改良のため予告なく変更することがありますので、予めご了承ください。
●製品の色はWebのため、実際とは異なる場合がございます。
